你知道风冷式冷水机和水冷式冷水机的原理流程吗？

发布时间：2020-4-20 9:05:12 点击次数：1638

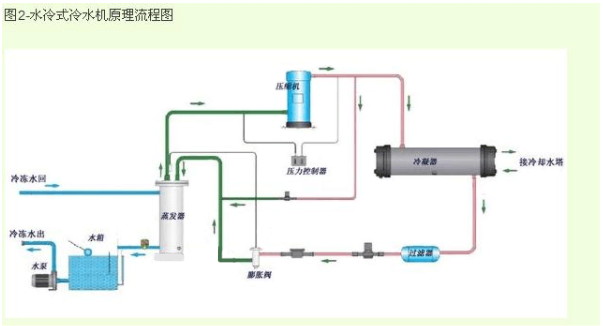

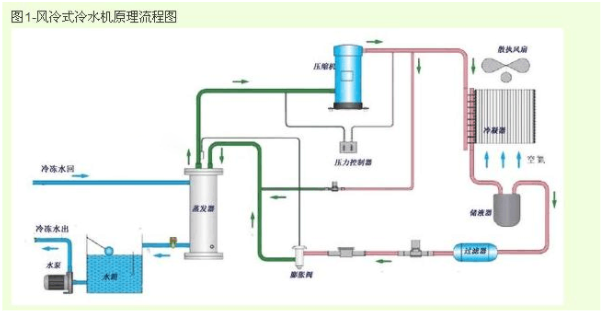

说明：图1风冷式冷水机是利用壳管蒸发器使水与冷媒进行热交换，冷媒系统在呼吸水中的热负荷，使水降温产生冷水后，通过压缩机的作用使热量带到翅片式冷凝器，再由散热风扇散失到外界的空气中（风冷却）；图2-水冷式冷水机是利用壳管蒸发器使水与冷媒进行热交换冷媒系统在呼吸水中的热负荷，使水降温产生冷水后，通过压缩机的作用将热量带至壳管式冷凝器，由冷媒与水进行交换，使水吸收热量后通过水管将热量带出外部的冷却塔散失（水冷却）。

如上两图，开始有压缩机吸入冷法治冷后的低温低压制冷剂气体，然后压缩成高温高压气体送至冷凝器；高压高温气体经冷凝器冷却后使气体冷凝变为常温高压液体；当常温高压液体流入热力膨胀阀，经节流成低温低压的湿蒸汽，流入壳管式蒸发器，吸收蒸发器内的冷冻室的热量是水温度下降；蒸发后的制冷剂再吸回到压缩机中，又重复下一个制冷循环，从而实现制冷的目的。
